家具制造業在中國是一個非常傳統的行業，從古到今都有，上世紀80年代開始，發展尤為迅猛，至今已經是一個年產值過萬億、各類家具企業5萬多家，從業人員超過500萬的大行業。隨著行業的發展和網絡的沖擊，沙發的制造也需要變革。

沙發的制造工藝需要改進來提高沙發的生產效率，需要快速獲取沙發的三維數據，沙發尺寸比較大屬于大物件不易搬動，表面輪廓曲面幅度較大，客戶需要對沙發進行快速精確測量要求精度高，沙發有各種顏色而且不能做表面處理。采用傳統的測量方法不僅效率低而且無法完整掃描沙發整體結構及曲面部分，無法得到沙發的2D圖紙。

客戶需求：快速在家具（沙發）行業快速出CAD圖紙！

首先客戶給到我們一個沙發或者家具時，如何快速轉到CAD軟件中進行出圖紙，只需以下幾步即可完成！

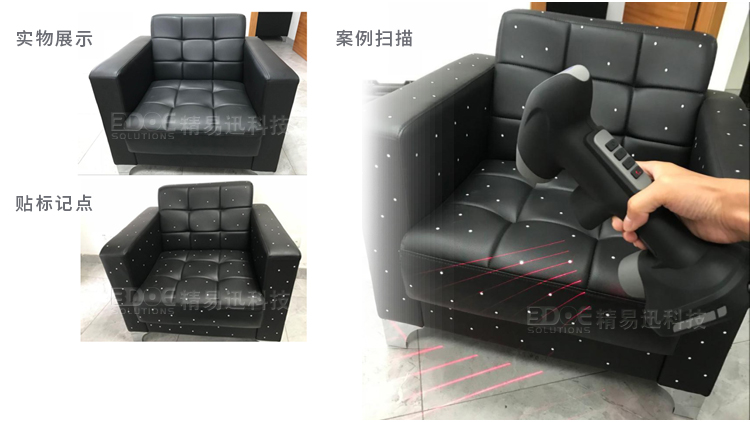

1、準備工作貼標志點，時間3分鐘完成

2、使用手持式激光三維掃描儀（eSharp-P7）進行沙發表面3D數據獲取，另有掃描視頻，掃描時間5分鐘。

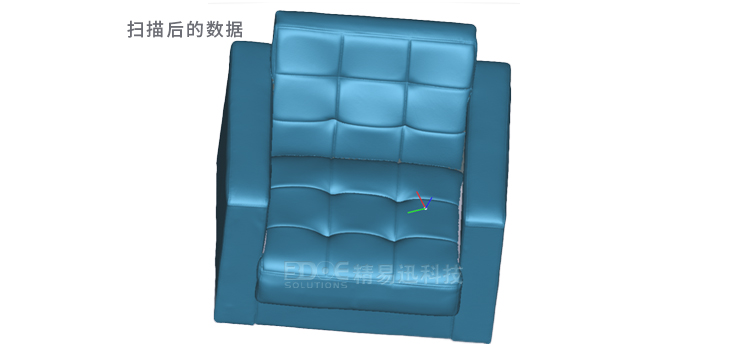

3、成功獲取沙發的stl數據

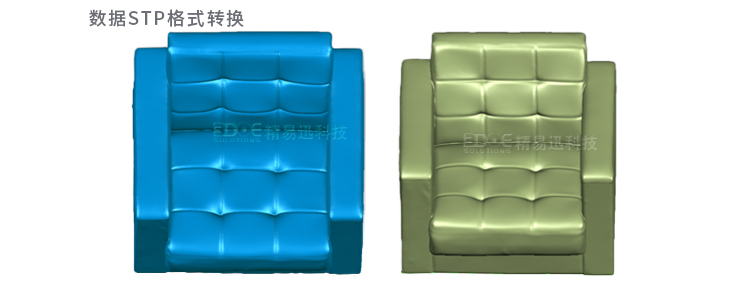

4、用數據處理軟件進行轉換成STP格式，轉換時間10分鐘。

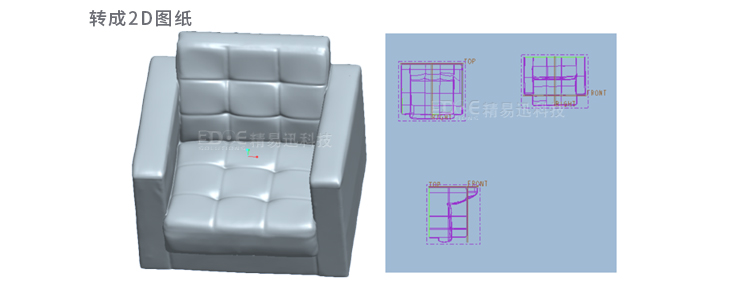

5、以上完成后在Pro/E或UG等一些3D軟件中都可以轉成2D圖紙，下面以Pro/E 3D軟件進行操作，時間1分鐘。

6、可以在CAD軟件中進行比例、尺寸等一些標注，時間看自己需要。

精易迅的技術人員采用手持式激光三維掃描系統（eSharp-P7）掃描數據非常快，可以提高工廠的工作效率，輕松掃描黑色和深色的大型沙發，成功的為客戶提供沙發的CAD圖紙紙！

手持式激光三維掃描系統（eSharp-P7）可以快速的獲取家具行業的3D數據，木質家具有一些是掃描后需要雕刻出來，沙發有的是要提供2D圖紙，家具行業還可以用于3D效果展示、3D打印等領域
