汽車水室配件關系到汽車性能和質量的問題，所以汽車水室配件的生產是非常的嚴格，生產出來也要經過嚴格的檢測，要檢測的的參數非常多，用傳統的方法來測量檢測，有很多參數無法實現，傳統的方法耗時、耗力最后還沒有方法進行全尺寸檢測。

面臨的問題

1.汽車水室配件需要檢測的參數非常多（大約300項）需要提高檢測的效率

2.需要檢測的主要參數：平面度、共圓度、平面間高度、孔位高度、多個圓柱的直徑、圓柱法線方向等

3.需要批量三維尺寸檢測

汽車水室配件批量全尺寸三維檢測解決方案

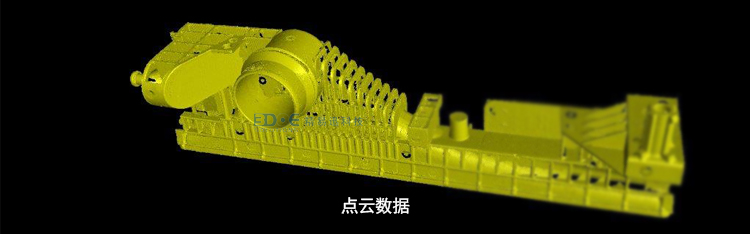

1.快速獲取被測汽車水室配件的3D數據

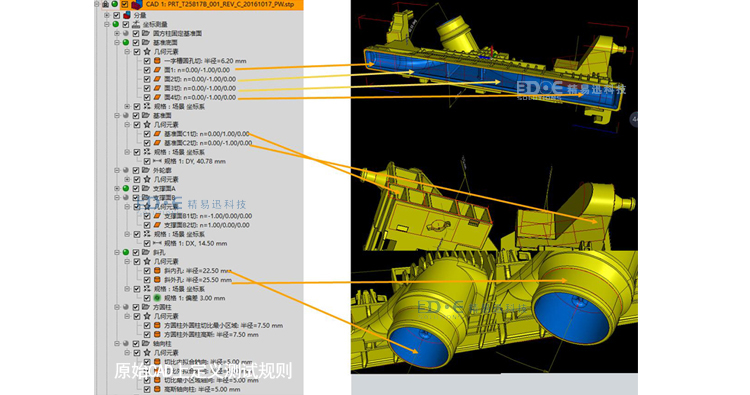

2.把原始CAD數據導入到精易迅3D數模檢測軟件，在原始CAD上定義測試規則，幾何元素、尺寸、計算等

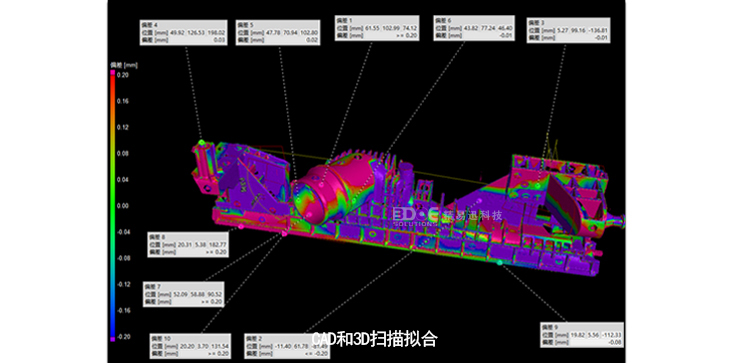

3.把被測汽車水室配件的3D數據導入到精易迅3D數模檢測軟件，CAD和3D掃描數據擬合，采用主要幾何元素的軸向?qū)R，可以設定0.01-0.1mm的對齊。

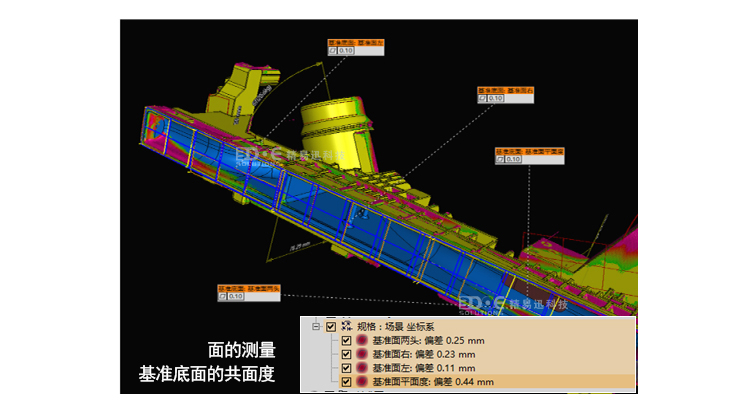

4.面的測量（基準地面的共面度）將底面分為4個部分，進行對比檢測

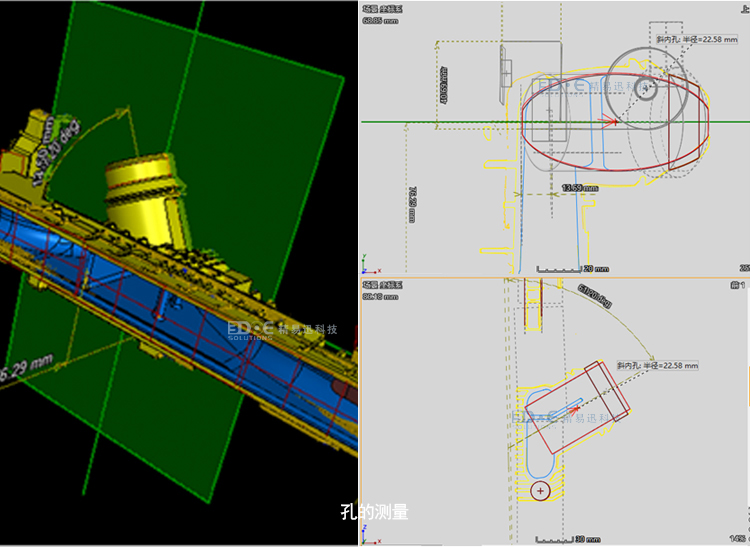

5.孔的測量

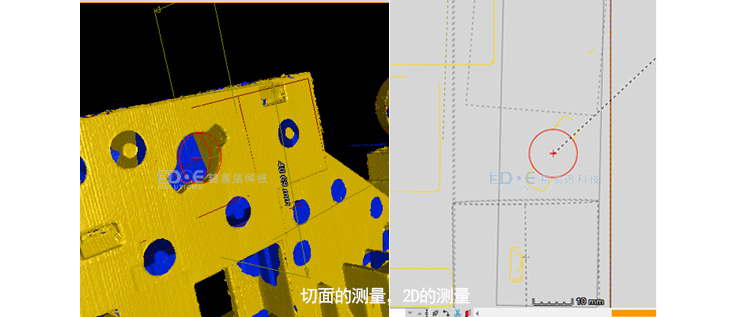

6.切面測量，2D的測量，支持在任意X，Y，Z方向上去切面轉換為一個測量平面，可以直接在空間和平面上測量角度，長度，直徑等

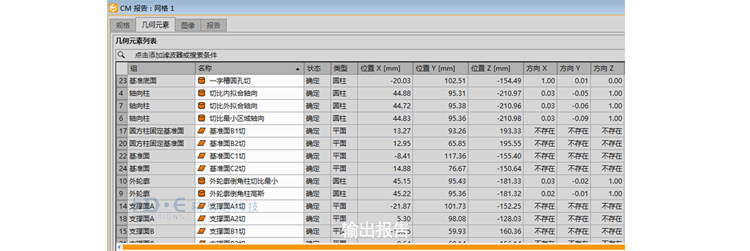

7.輸出報告


8.精易迅解決方案的優勢

可以并行式工作，設計開始，就可以在CAD上定義測試
支持遞增式樣的測試規則
重復測試時間在5秒以內（200參數）
可以重復測試不同的批次的被測物
支持評估報告
