詳情介紹

模具的制造與開發，包括了諸如制造、驗證、試模以及修模等過程，像三維掃描這樣一種方便、快速、精確的測量系統是必需的，三維掃描儀可快速獲取模具的三維數據，可用于逆向設計和三維檢測。

需要解決的問題

 （1）汽車空調配件模具制造過程中的檢測：汽車空調配件模具的成本還是比較大的，在制造過程中，如果報廢，會帶來很大的浪費。我們可以通過先制作木模、泡沫?；?D打印進行試模，掃描后通過數字化檢測的方式來優化修改模具設計，還可以在模具加工過程中，不斷進行三維掃描檢測，來確定模具的加工余量，確保模具制造的成功率。
 （2）汽車空調配件模具質量檢測：首件檢測和產品檢測，進行汽車空調配件模具質量的評估。

汽車空調配件三維檢測解決方案

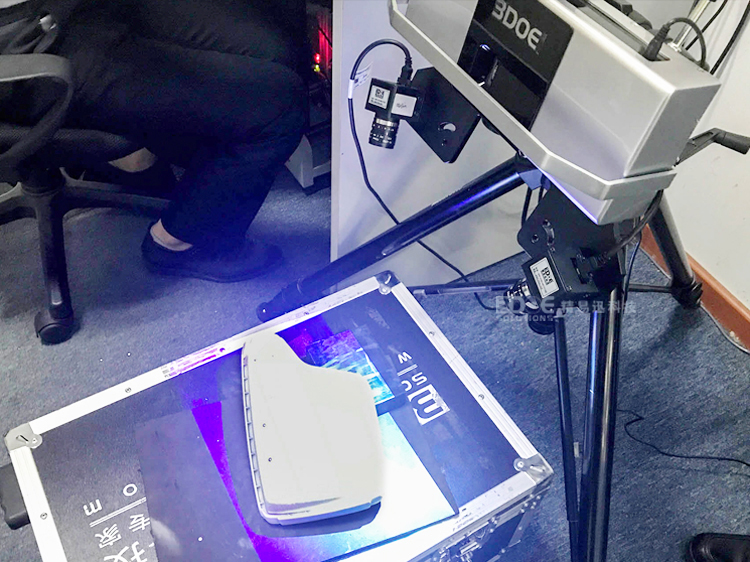

1、使用工業3D掃描儀快速獲取汽車空調配件模具的3D數據

精易迅的技術的工程師采用3DOE PTS-H400三維掃描儀進行三維掃描， 掃描時間大概10-15分鐘，掃描結果為asc格式的三維點云數據

2、把原始的CAD數據導入到3D數模檢測軟件中（3數模檢測軟件允許導入所有主要CAD軟件的原始數據,STP,IGS格式可以接受）

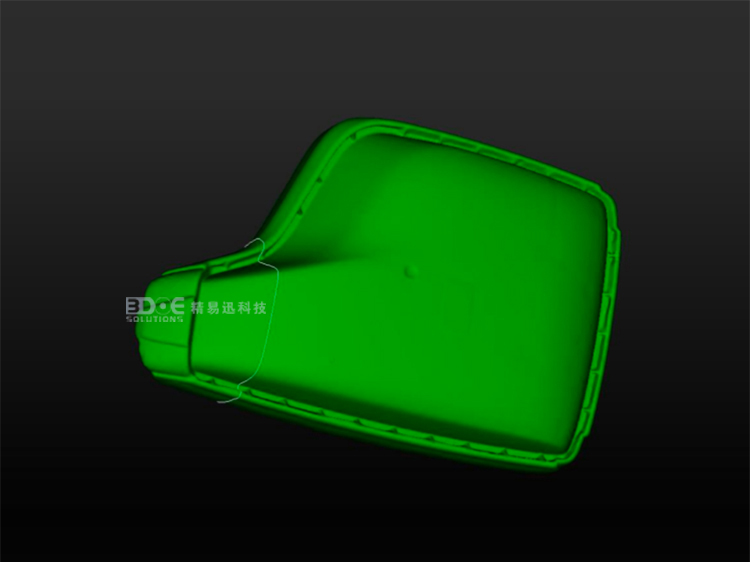

3、把掃描得到的asc格式的三維點云數據導入3D數模檢測軟件中做3D數模檢測對比

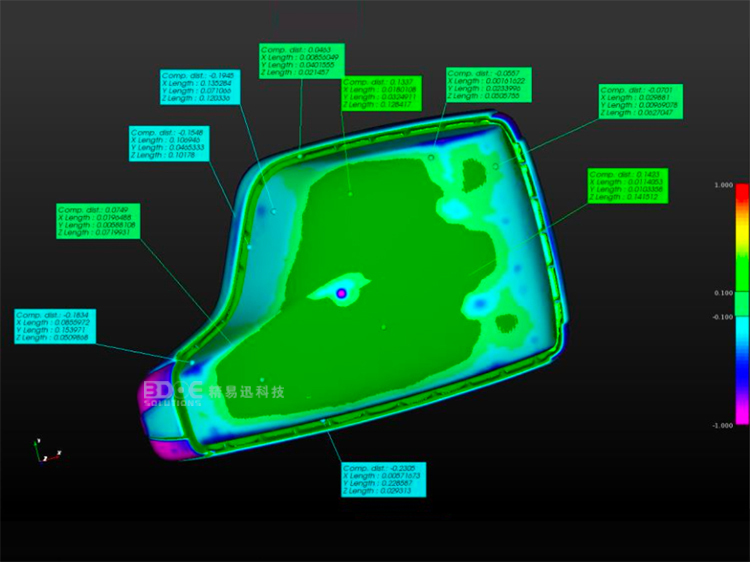

4、生成汽車空調配件模具的3D數模檢測報告

可以生成自己需要的所有點的測試報告截圖
可以生成主要測試報告
可以保存的測試工程， 可以進行回溯和累加測試

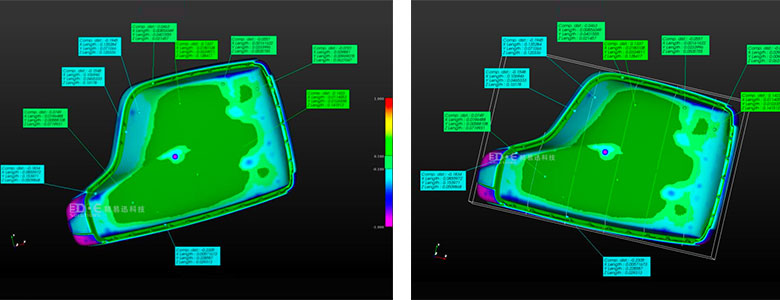

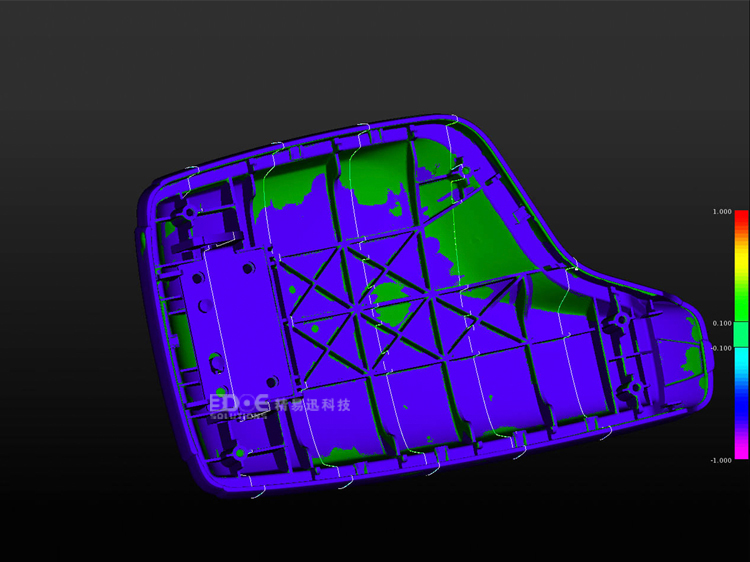

可以進行整體偏差對比

汽車空調配件三維檢測解決方案總結

 精易迅具3D掃描儀自主知識產權
 提供1.3M， 3M，5M分辨率的不同類型的掃描儀
 Inspector 幾乎支持所有流行CAD工具格式
 Siemens NX, CATIA V5, Pro/ENGINEER,
 IGS
 檢測功能
 整體偏差對比-Whole Deviation,
 切片偏差對比-Section Deviation,
 點測偏差對比-Point Deviation,
 測量標注功能-Measurement,

 檢測報告輸出-Report

精易迅是擁有自主知識產權的直接生產廠家，專業的研發團隊，提供24小時候機服務，軟件終身免費升級，可以按客戶需求定制。
