被測量的電機配件的表面結構多，大小尺寸和裝配孔位分布不一，設計工藝復雜。改配件的生產精度直接影響其安裝出的電機是否合格，需對該配件進行檢測分析。

行業檢測難點：基于復雜的曲面形狀，該電機配件整體表面加工一直是國際關注的熱點。使用傳統三坐標測量技術，各個被測點的坐標值可以準確的測量出來。但是這種方法要求測量機器的花費成本高，并且對工作環境的要求較高（需要測量時處于恒溫環境），測量軟件需要進行二次開發，整個流程消耗時間長，效率較慢。

深圳市精易迅科技給出的解決方案：PTS拍照式三維掃描儀
檢測過程：

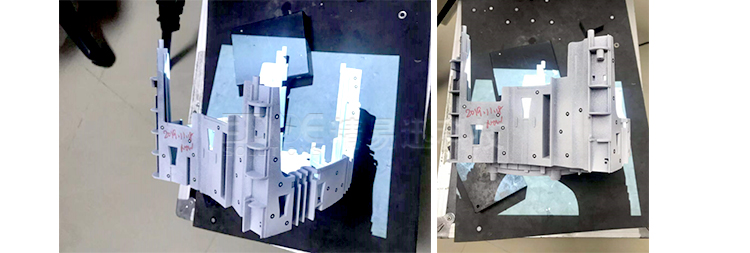

1.預處理：首先需要對樣件進行掃描前的預處理準備工作：噴粉+貼點（大約1分鐘）。
2.三維掃描：使用PTS-H400的400*300規格，掃描樣件（約40分鐘）。PTS-H400采用結構光掃描，單幅掃描時間3秒左右可以獲取數百萬個點，測量精準，可獲取深凹或變形邊緣等復雜樣件的完整數據資料，效率高，很大程度上降低人工成本。
3.檢測：將掃描得到的三維數據和原始數模導入Geomagic ControlX 3D檢測軟件，生成檢測報告（約5分鐘）。

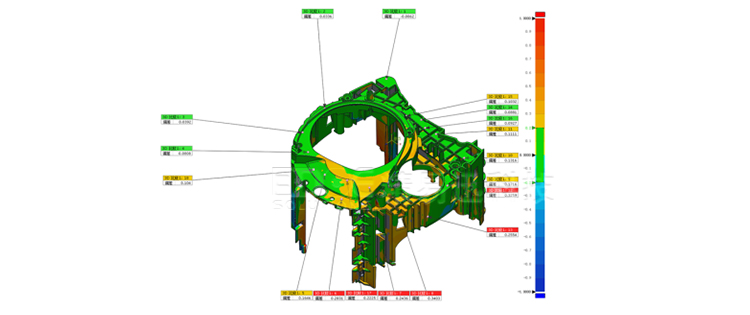

利用3D掃描技術，整個電機配件的檢測流程順暢且高效。用戶可以集中精力專注于獲取檢測結果，而不是將時間耗費在研究如何操作設備或軟件中。Control X生成的檢測報告中，讓人一目了然的色譜分析圖，清晰的反映出整個葉片的加工偏差，更具有指向性。通過報告，用戶可以更加直觀的了解整個零件加工的偏差趨勢，判斷誤差來源，及時調整加工設備及工藝，有效避免了延長生產時間和增加加工成本。
