詳情介紹

三維掃描儀是一種光學測量儀器，用來采集物體的三維數據，即三維的表面數據。采集的數據進行三維數字化，在虛擬世界中創建實際物體的3D數據模型。

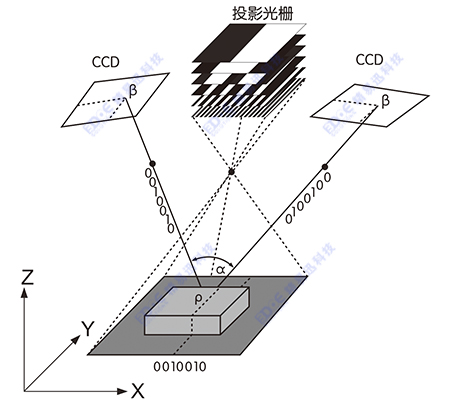

拍照式三維掃描儀原理

 測量時光柵投影裝置將一組具有相位信息的光柵條紋投影到被測物體表面上，光柵條紋受物體表面形狀的調制，其條紋間的相位關系會發生變化，成一定夾角的兩個攝像頭同步采得不同角度的圖像，結合計算機視覺技術、光電傳感技術、圖象處理技術以及軟件控制等技術可以在極短的時間內獲取物體表面的高密度三維數據。采用旋轉物體或者掃描頭，變換掃描視角，基于多視角點云的自動拼接技術，可完成物體全方位 360°掃描。

客戶想要掃描金屬樣件單個面，自己畫圖使用。

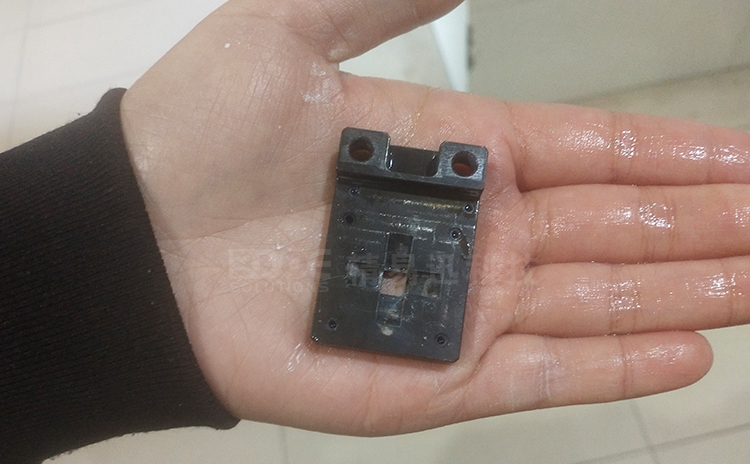

樣件如下圖：4厘米左右的矩形樣件。

掃描過程：

樣件表面處理：金屬樣件反光強需要做噴粉處理。

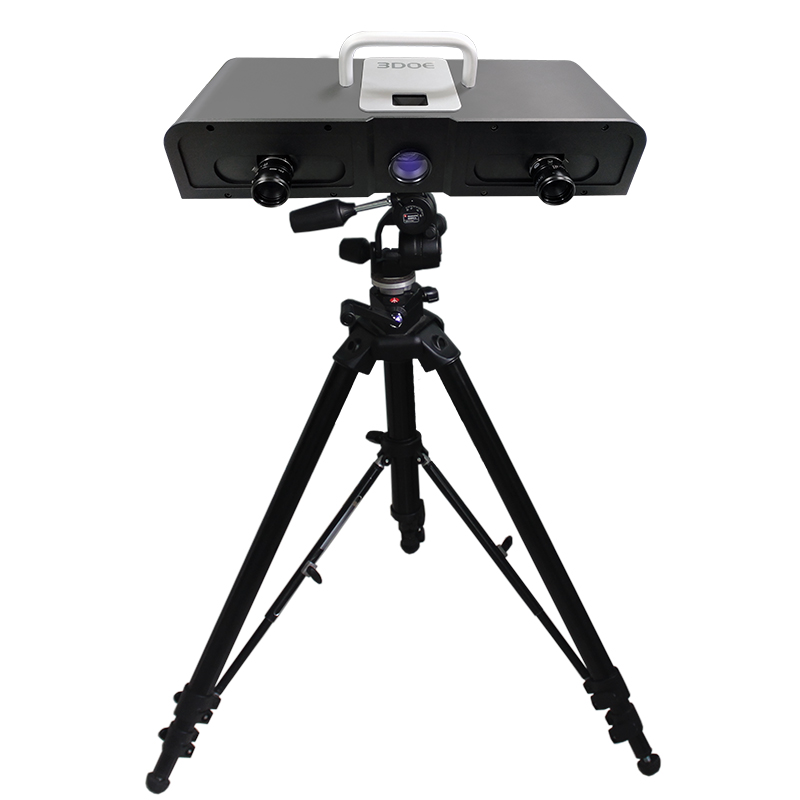

掃描方式：客戶對樣件掃描精度要求高，技術人員采用500W像素藍光高精度拍照式三維掃描儀PTS-500對金屬樣件進行掃描。

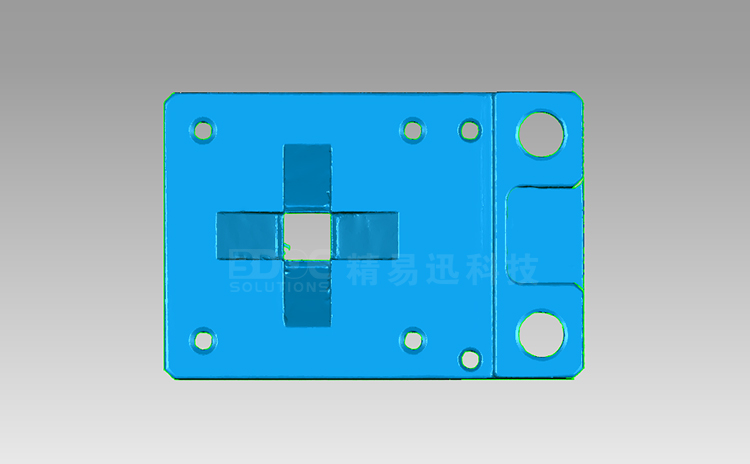

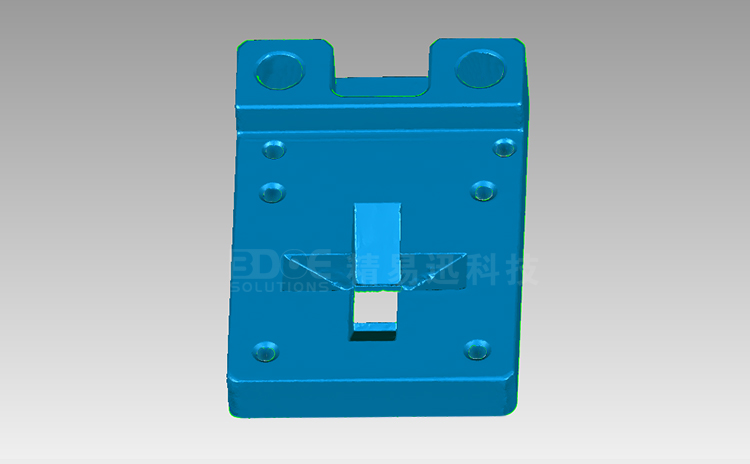

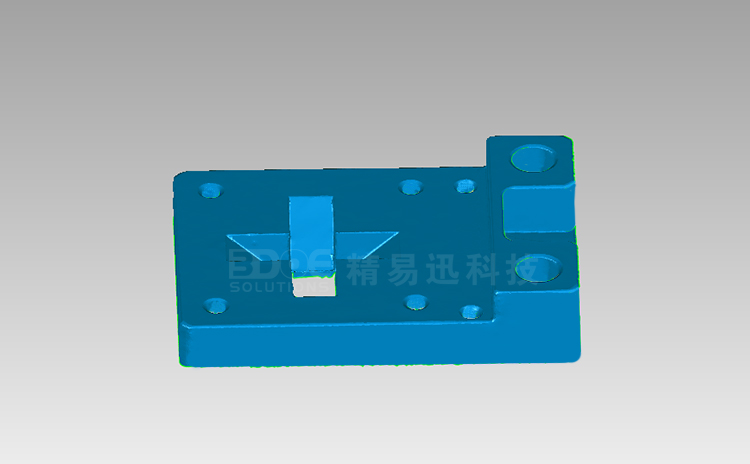

獲取的STL數據如下圖：

使用藍光拍照式三維掃描儀可以精準，快速，簡單的獲取掃描結果。

市場應用：

拍照式三維掃描儀能應用在很多領域，以下是我列舉的一些.

工業設計行業
制鞋行業
精密雕刻行業
汽車工業
玩具行業
模具制造業
數碼產品設計
工藝品行業
動漫設計
航天工業
服裝設計行業
文物保護與古懂修復
陶瓷衛浴行業
家電產品設計
醫學與人體整容
珠寶飾品設計
彩色掃描
教育行業
精密產品誤差測量

雖然拍照式三維掃描儀在模具方面的應用非常廣泛，但有一點需要注意的是，拍照式三維掃描儀更適合一些中小型的模具、或者是工件的掃描，如果是大型模具或工件，手持式三維掃描儀更為便捷。

總而言之，無論是想了解拍照式三維掃描儀還是手持式三維掃描儀，精易迅都有相對應的設備供您參考，專業的團隊和先進的設備，給你更好的服務。

相關案例

• 機械精密零件的三維掃...
• 工業配件模型三維掃描

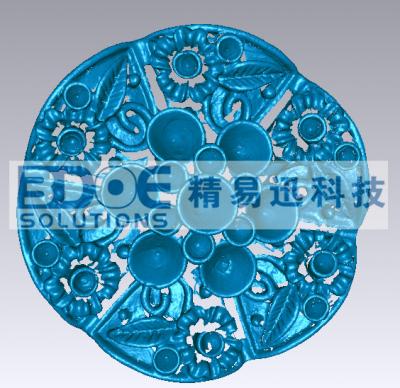

• 工業鑄造件三維掃描案...
