3d足底掃描儀主要應用在哪些方面？

3d足型掃描儀，主要應用在足底掃描測量、足部評測、足部疾病輔助診斷、對鞋楦的開發設計、人機工程足部及腳型設計、醫學方面的矯形矯正治療等等領域。

這款設備，集光、機、電和計算機于一體的高新技術來對人體的足部、腳部進行掃描。

在掃描的過程中，把足部、腳部的立體信息轉換為計算機可以直接進行處理的數字信號。

從而獲得比較直觀的數據報告以及足部的3d模型。

掃描測量出來的3d數據，支持多種格式，比如有ASC、STL、OJB等。

也支持多種設計軟件，比如有EasyLast、ShoeMaster、犀牛等等。

那么，3d足部掃描儀的掃描原理是掃描呢？

首先，足部掃描儀通過發射器發射出激光脈沖信號，同時掃描儀上的探測器接收反射回來的激光脈沖信號，并由記錄器記錄下來。

記錄器會以計算機能夠識別的數據信息記錄下來。

而設備上的逆向工程軟件，則把這些數據進行出來，從而得到三維模型，并生成三維數據。

這些三維數據，方便設計師進行優化設計，并可以直接進行3d打印模型。

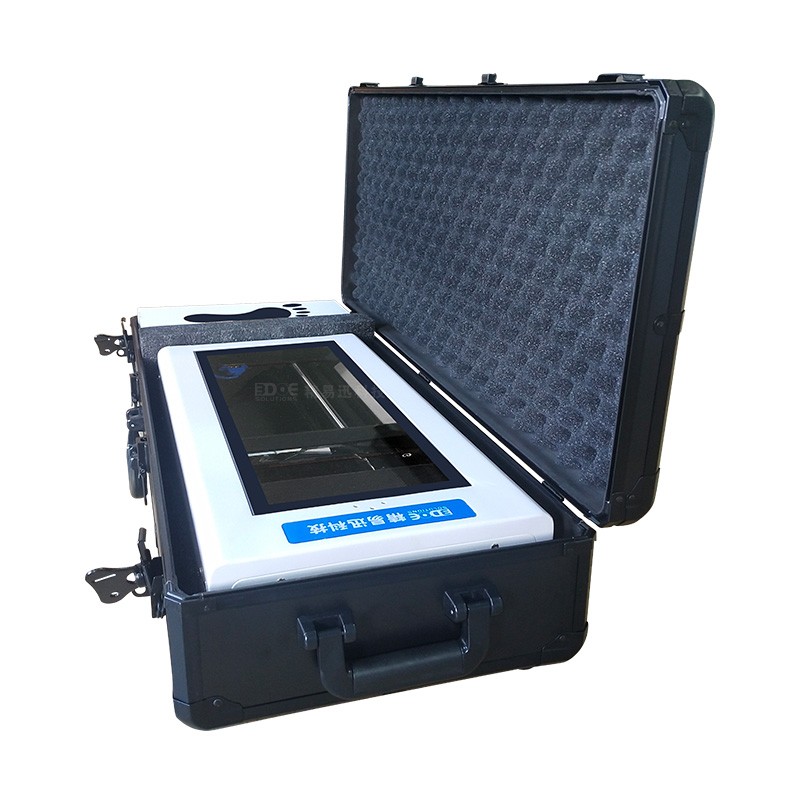

足底三維掃描儀的主要組成部分有：信號采集器、攝像頭、踏板、掃描儀、開機指示燈、usb線、前置激光、電源線等等。

足底3d掃描儀的掃描具體流程和步驟：

1、找一個平坦的地方，把足底掃描儀進行放置好。

2、把腳踏板固定住，并接入電源，還需要把通訊線接入電腦主機上。

3、檢查3d掃描儀設備和電腦主機等設備正常是否正常接通并能正常運行。

4、在采集測量時，需要測試者褪去鞋襪，然后再進行掃描。

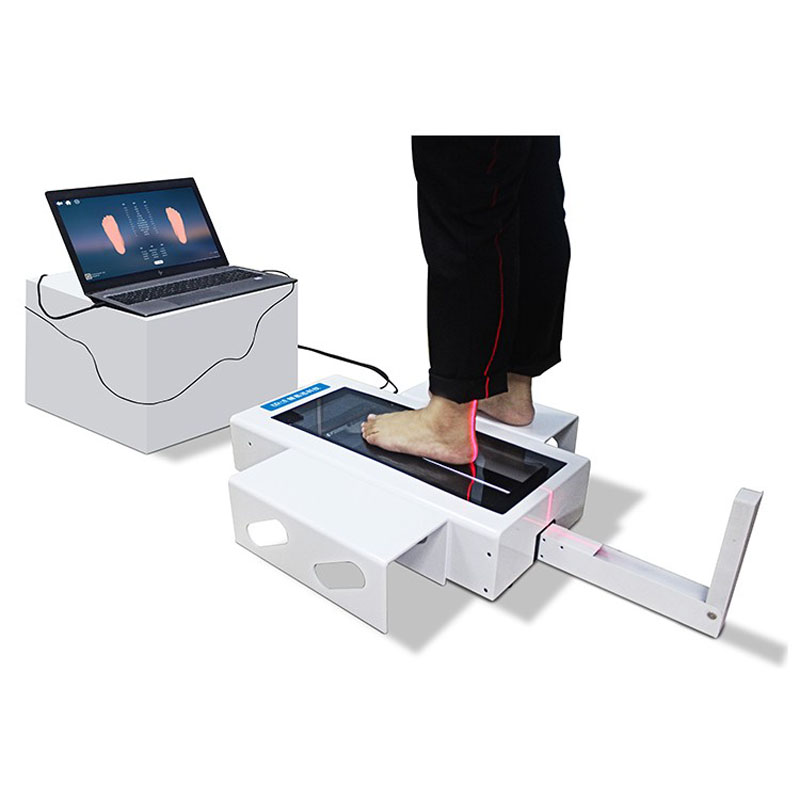

5、把一只腳站在足型掃描儀的承重玻璃上，另外一只腳則踩在腳踏板上面。

6、要注意的是，被掃描腳的背面跟中點處、內外裸中點處、小腿下1/3中點處后置激光線重合。

7、接下來，就等待掃描完成以及數據的生成。

每一只腳的掃描時間，一般只需要10秒左右。

而且都是智能化一鍵操作，操作者只需要簡單按照軟件語音提示操作就可以完成了。

在掃描完成后，就可以直接導出文檔報告或者3d數據了。

?
