詳情介紹

1、3D量腳定制鞋解決方案的技術基礎

3D量腳定制鞋是基于計算機三維視覺的定制，就是利用腳型三維掃描儀掃描人體腳型,得到與人體腳型1:1的三維數據，再利用shoemaster制鞋軟件對這個三維腳形文件進行測量,各種測量。在軟件里對選定的鞋楦和腳形的STL進行三維對比，找到和定制鞋客戶腳型一致的鞋楦，如果沒有找到合適的鞋楦軟件也可以根據客戶腳型STL數據做出修改鞋楦的建議，做出客戶獨有的鞋楦，根據客戶的鞋楦定制鞋。

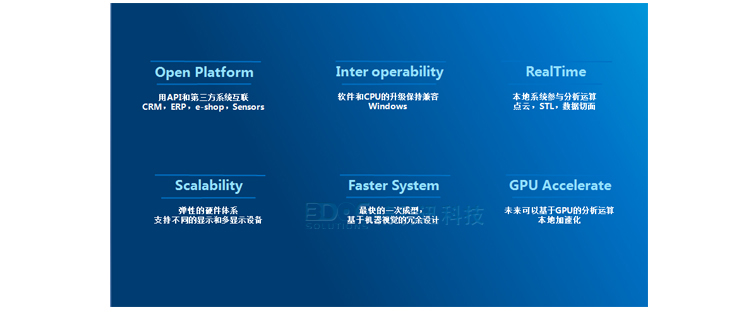

腳型三維掃描儀eFoot是基于Intel的IoT應用平臺



所有的技術革新都需要公共語言三維化數據-STL



2、采用智能量腳的腳型三維掃描儀采集客戶腳型數據（stl）

1.首先來介紹一下智能3D量腳設備：腳型3D掃描儀

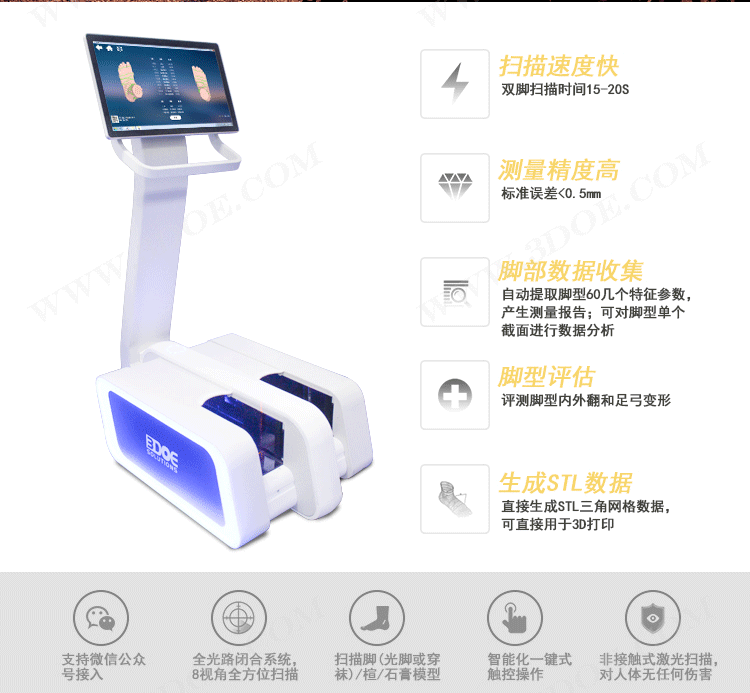

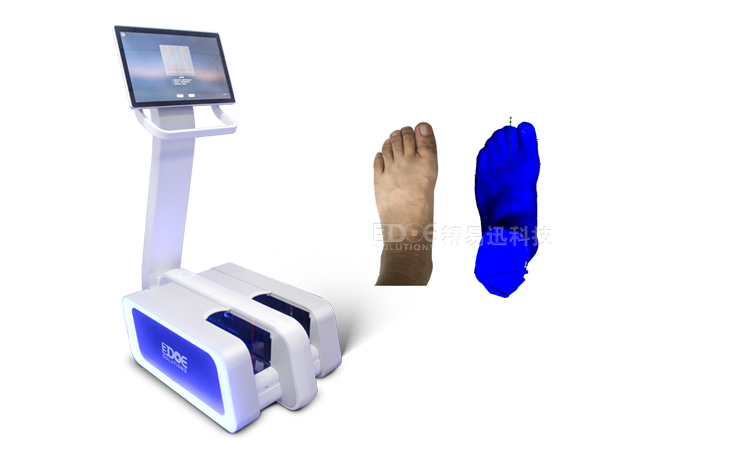

LSF-350-Pro腳型測量儀是公司推出的最新款，雙腳同時測量，避免測量時換腳，可對人體腳型、鞋楦楦型進行三維掃描，采集高精度腳型和楦型3D數據，并生成60幾組個性化參數，支持上傳與下載，廣泛用于制鞋產業與醫療康復領域。


軟件特點介紹圖

2.在終端設備腳型3D掃描儀上直接進行現場計算


完成腳型數據的3D測量
完成自適應腳型的測量點定位
采用標準型測量定位
可以截取測量斷面 生成二次B樣差值曲線， 為未來的更好的鞋楦比對提供數據
對測試數據定制化生成STL的精細度

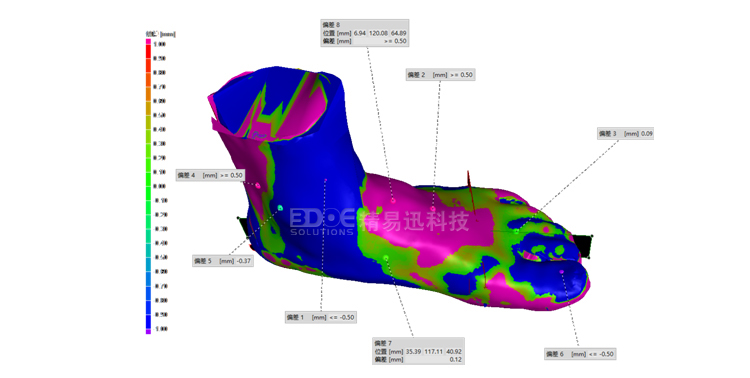

3.檢測腳型3D數據的準確性

測試檢測方法

真人進行測試5次
采用LSF350/LSF350Pro
導出STL數據
前三次采用單腳型LSF350
后兩次采用LSF350Pro雙腳型
測量時間都在下午2:00-3:30左右

LSF350機器直接輸出STL
所有STL中包含15000到30000個三角形
所有STL都已經調整好坐標， 可以供其他第三方軟件進行測量
坐標原點以腳后跟處為0,0,0

對掃描5次的腳型數據進行腳底處7.6mm平切截面

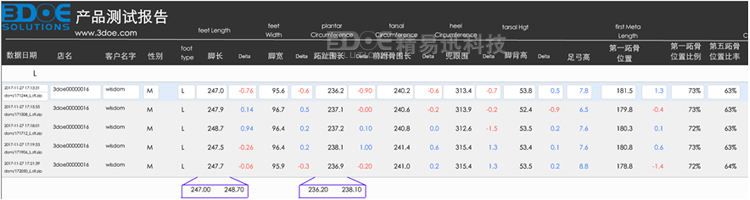

eFoot 輸出的多次測量一個人的數據對比

數據的精確性和一致性遠遠優于人工測量




3、根據客戶腳型數據匹配到合適的鞋楦或提出鞋楦修改建議

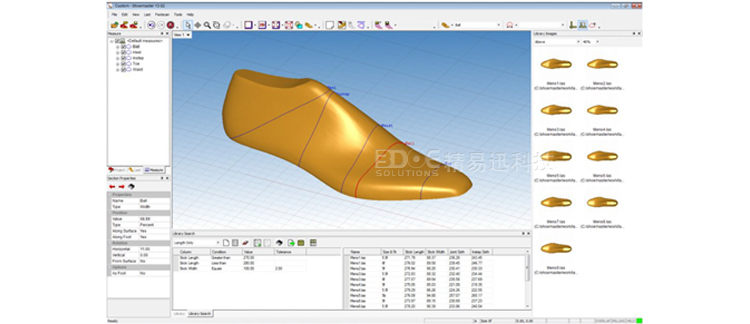

1.制鞋軟件shoemaster的鞋楦庫管理

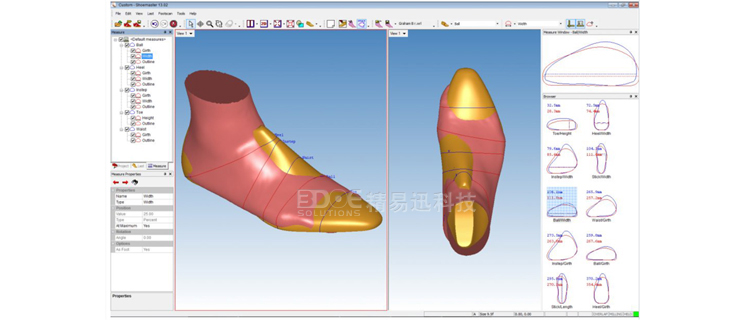

2.腳套楦的定制方案-公司已經有一套楦庫匹配到客戶腳型的鞋楦

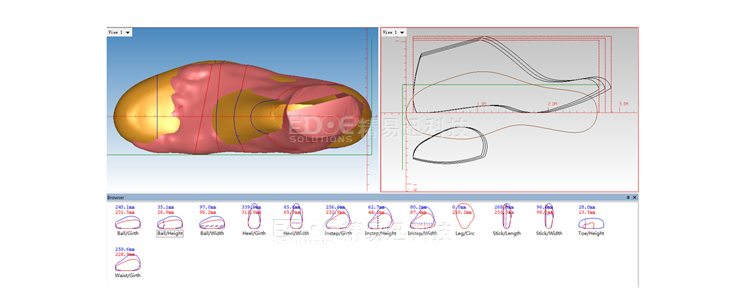

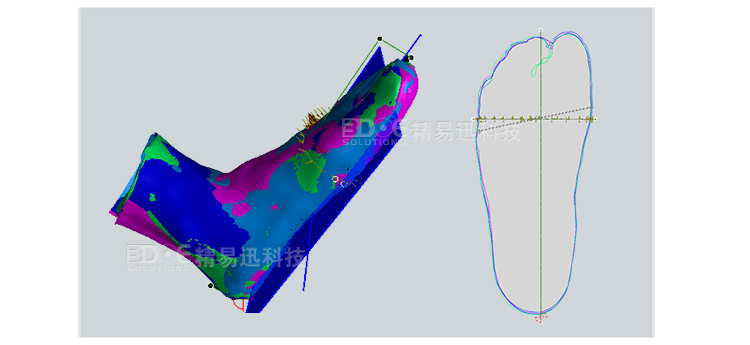

3.制鞋軟件對鞋楦的調整提出建議（顯然這個楦太大了），修改鞋楦

4、利用制鞋軟件Shoemaster匹配好的鞋楦或修改后的鞋楦制作定制鞋

5、建立客戶【腳型和鞋楦】數據庫

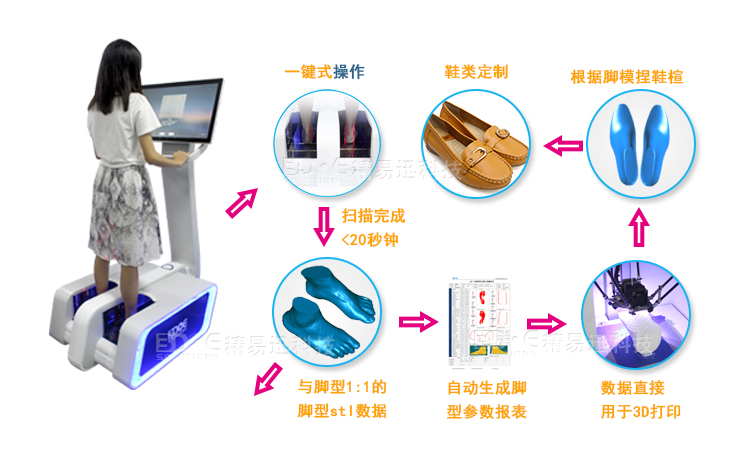

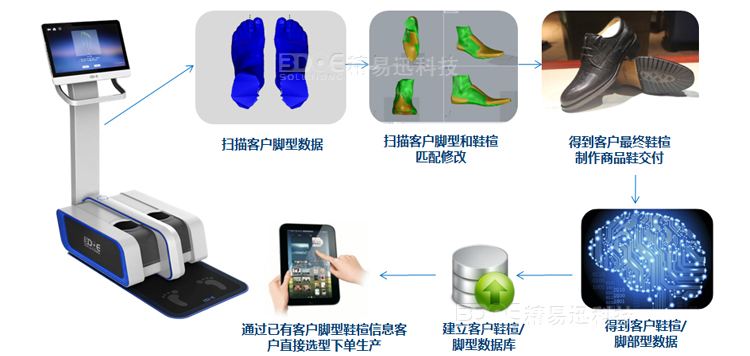

建立【腳型和鞋楦】流程圖




3D量腳定制鞋解決方案總結


采用shoemaster和eFoot LSF350的整個解決方案，
可以立即開始你的高端定制鞋業務。

無論采用套楦，一人一楦，以及多人一楦，都為你提供了數據的指導以及預先的判斷。確保你的定制鞋讓客人滿意。
