    汽車汽配逆向設計案例展示

    逆向設計的一般流程：  產品樣件 →數據采集→ 數據處理CAD/CAE/CAM系統 → 模型重構 →制造系統→ 新產品。

    在逆向設計的這些環節中，數據采集、數據處理、模型重構是產品逆向設計的三大關鍵環節。

    使用精易迅三維掃描儀即非接觸式測量，在采集實物模型的表面資料時，采集速度快，可形成“點云”資料，使用方便，采集精度高，死角少，對外界光照無太苛刻的要求。

    一、數據采集  采集數據(樣件的表面數字化)是進行產品逆向設計的第一步，利用拍照式三維掃描儀采集物件數據。

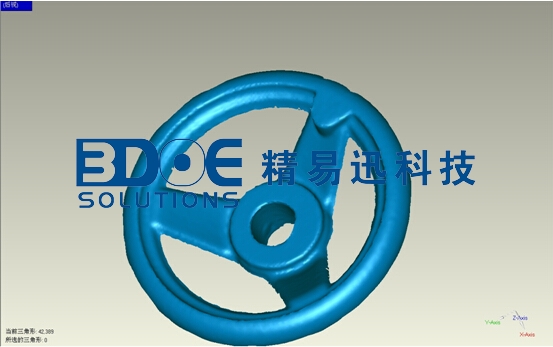

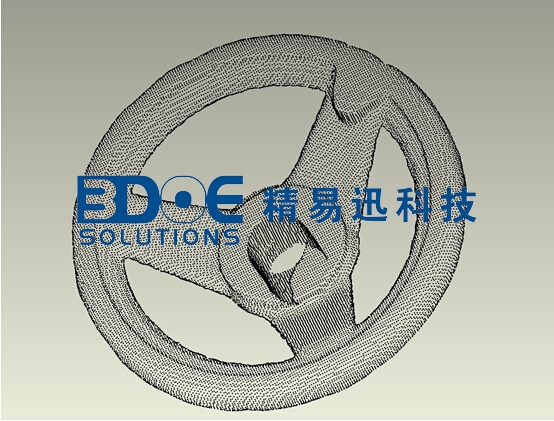

    1：三維掃描儀掃描完文件

    二、數據處理  數據處理的結果將影響模型重構的質量。在此階段一般應進行數據預處理、數據分塊、數據光順、三角化、數據優化、多視拼合、噪聲濾波、拓?fù)浣?、特征提取等工作?/p>

    2：在PROE中進行逆向造型

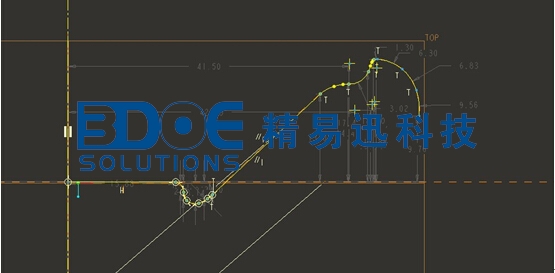

    a:抽取輪廓線

    b:旋轉得到整體輪廓

    三、模型重構  模型的重構也就是通常所說的逆向造型過程，重構的方案目前主要有三種，每一種都有不同的適用場合：

    1)以B-Spline或NURBS曲面為基礎的曲面構造法，

    2)以三角Bezier曲面片為基礎的曲面構造法；

    3)以多面體面片為基礎的曲面構造法。

    1：進行拉伸裁剪

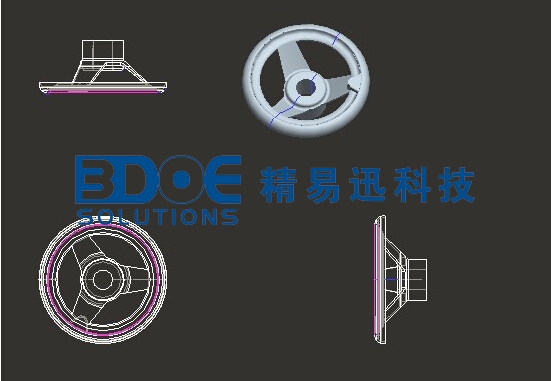

    2：出CAD圖
